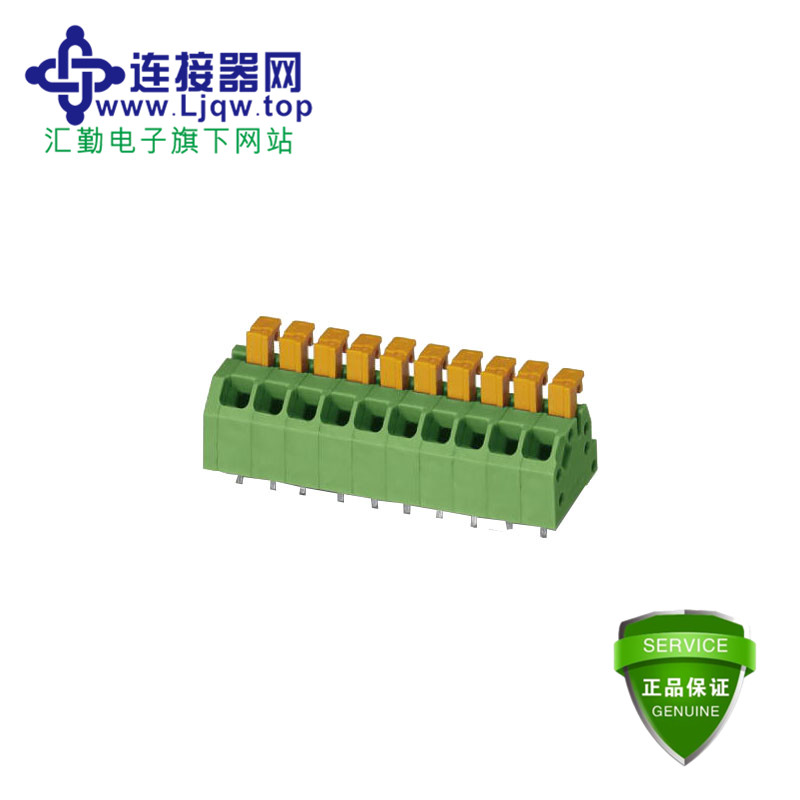

![PHOENIX_79803_1000_int_04 SPTAF 1/2-3,5-LL](/data/upload/201702/f_2795afa739eb4b6ba48df07eff05a716.jpg)
SPTAF 1/2-3,5-LL
详情
尺寸
长度 [ l ] | 11 mm |
---|---|
间距 | 3.5 mm |
尺寸a | 3.50 mm |
宽度 [ w ] | 8.50 mm |
结构高度 | 10.9 mm |
高度 [ h ] | 13.5 mm |
焊针[P] | 2.6 mm |
引脚尺寸 | 0,75 x 0,3 mm |
引脚间距 | 5.00 mm |
孔径 | 1.1 mm |
常规
产品范围 | SPTAF 1/..-LL |
---|---|
绝缘材料组 | I |
额定电涌电压(III/3) | 2.5 kV |
额定电涌电压(III/2) | 2.5 kV |
额定电涌电压(II/2) | 2.5 kV |
额定电压(III/3) | 160 V |
额定电压(III/2) | 160 V |
额定电压(II/2) | 320 V |
连接符合标准 | EN-VDE |
额定电流IN | 13.5 A |
额定横截面 | 1 mm² |
最大负载电流 | 13.5 A |
绝缘材料 | PA |
焊针表面 | Sn |
阻燃等级,符合UL 94 | V0 |
剥线长度 | 8 mm |
位数 | 2 |
连接数据
刚性导线最小横截面 | 0.2 mm² |
---|---|
刚性导线最大横截面 | 0.75 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 1 mm² |
柔性导线横截面,不带绝缘套管的最小冷压头 | 0.25 mm² |
柔性导线横截面,不带绝缘套管的最大冷压头 | 0.5 mm² |
柔性导线横截面,带绝缘套管的最小冷压头 | 0.25 mm² |
柔性导线横截面,带绝缘套管的最大冷压头 | 0.5 mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 18 |
