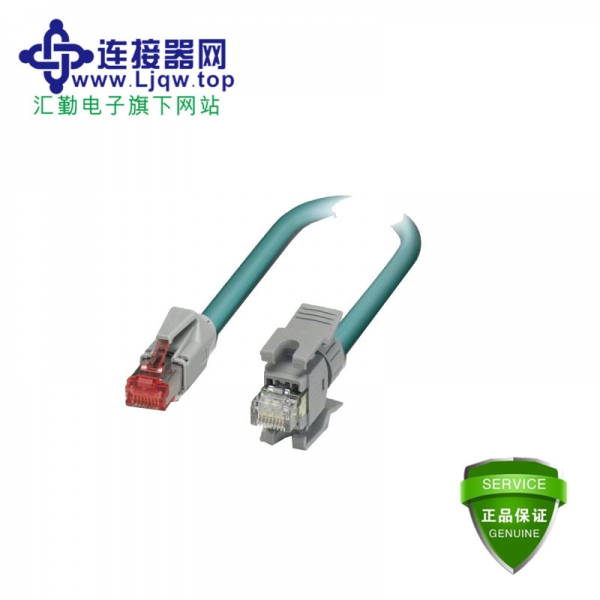

预制以太网电缆，屏蔽，4对，26 AWG柔性绞线（7芯），RAL 5021（水蓝），RJ45插头/IP20转RJ45插头/IP20车削，直连线，长度：1 m
尺寸
| 电缆长度 | 1 m |
|---|
电缆
| 电缆类型 | 以太网，柔性，CAT5 |
|---|---|
| 电缆类型（缩写） | 94B |
| UL AWM形式 | 20963 (80°C/30 V) |
| 信号类型/分类 | Ethernet CAT5 (IEC 11801), 1 Gbps |
| 电缆结构 | 4x2xAWG26/7; SF/UTP |
| 导线横截面 | 4x 2x 0.14 mm² |
| AWG，信号线 | 26 |
| 导线结构 信号线 | 7x 0.16 mm |
| 线芯直径（包含绝缘层） | 0.96 mm |
| 电线颜色 | 白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色 |
| 双绞线 | 2根线为一对 |
| 总绞线 | 4对线芯 |
| 屏蔽 | 铝箔涂层，镀锡铜屏蔽网 |
| 光缆屏蔽盖板 | 70 % |
| 外护套，颜色 | 水蓝 RAL 5021 |
| 外部护套厚度 | 1.05 mm |
| 电缆外径 D | 6.4 mm ±0.2 mm |
| 最小弯曲半径，固定安装 | 4 x D |
| 最小弯曲半径，活动安装 | 8 x D |
| 短期／长期张力强度 | ≤ 100 N |
| 电缆重量 | 47 kg/km |
| 外护套，材料 | PUR |
| 导线绝缘材料 | 发泡聚乙烯 |
| 导线材料 | 铜质绞合线 |
| 绝缘电阻 | ≥ 500 MΩ*km |
| 回路电阻 | ≤ 290 Ω (每千米) |
| 电缆容量 | 48 nF/km (1 kHz) |
| 波阻抗 | 100 Ω ±5 Ω (100 MHz) |
| 信号运行时间 | 5.3 ns/m |
| 耦合电阻 | ≤ 100.00 mΩ/m (10 MHz) |
| 电缆标称电压 | ≤ 100 V |
| 线芯测试电压／线芯 | 700 V (50Hz，1min) |
| 线芯测试电压／屏蔽 | 700 V (50Hz，1min) |
| 阻燃 | 符合IEC 60332-1-2 |
| 无卤素 | 符合IEC 60754-1 |
| 阻油性 | 符合EN 60811-2-1 |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -20 °C ... 80 °C (电缆，活动式安装) | |
| 环境温度（安装） | -20 °C ... 80 °C |
| 环境温度（存放/运输） | -20 °C ... 80 °C |
