FRONT 4-V-6,35-3

FRONT 4-V-6,35-3

  • 品牌PHOENIX FRONT 4-V-6,35-3
  • 产地德国
详情

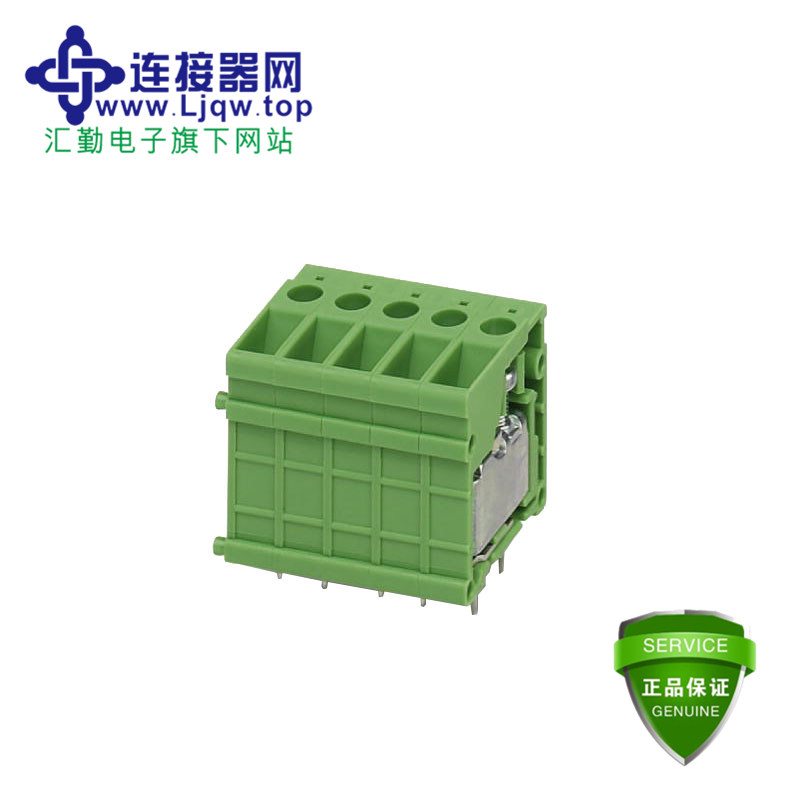

产品图



钻孔图

钻孔图

图表

图表
型号:FRONT 4-V-6,35



尺寸图

尺寸图



尺寸

长度 [ l ] 26 mm
间距 6.35 mm
尺寸a 12.70 mm
结构高度 26 mm
焊针[P] 5 mm
引脚尺寸 1 x 0,8 mm
孔径 1.3 mm


常规

产品范围 FRONT 4-V
绝缘材料组 I
额定电涌电压(III/3) 4 kV
额定电涌电压(III/2) 4 kV
额定电涌电压(II/2) 4 kV
额定电压(III/3) 320 V
额定电压(III/2) 320 V
额定电压(II/2) 630 V
连接符合标准 EN-VDE
额定电流IN 32 A
额定横截面 4 mm²
最大负载电流 41 A (当连接截面积为6 mm² 的导线时)
绝缘材料 PA
焊针表面 Sn
阻燃等级,符合UL 94 V0
剥线长度 14 mm
位数 3
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm


连接数据

刚性导线最小横截面 0.5 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.5 mm²
柔性导线最大横截面 6 mm²
柔性导线横截面,不带绝缘套管的最小冷压头 0.5 mm²
柔性导线横截面,不带绝缘套管的最大冷压头 4 mm²
柔性导线横截面,带绝缘套管的最小冷压头 0.5 mm²
柔性导线横截面,带绝缘套管的最大冷压头 2.5 mm²
最小导线横截面AWG 20
最大导线横截面AWG 10
具有相同横截面的2根实心导线,最小 0.5 mm²
具有相同横截面的2根实心线,最大 1.5 mm²
具有相同横截面的2根导线,最小柔性导线 0.5 mm²
具有相同横截面的2根导线,最大柔性导线 1.5 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最小 0.25 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最大 1 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最小 0.5 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最大 1 mm²


标准和规范

连接符合标准 EN-VDE
CSA
阻燃等级,符合UL 94 V0
