MKDS 2,5/7-5,08

MKDS 2,5/7-5,08

  • 品牌PHOENIX MKDS 2,5/7-5,08
  • 产地德国
详情

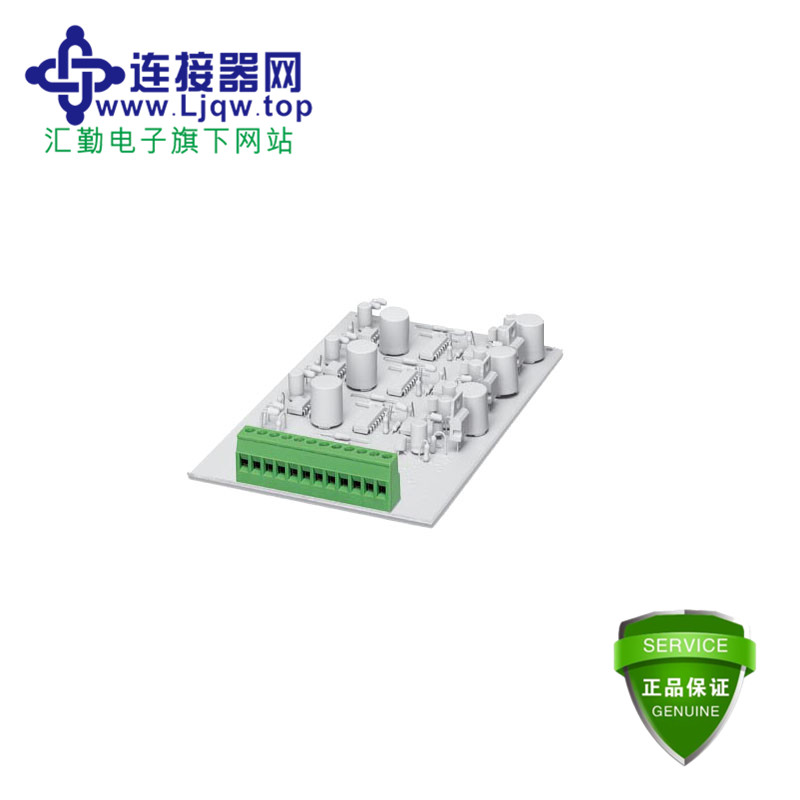

产品图



钻孔图

钻孔图

尺寸图

尺寸图





尺寸

长度 [ l ] 11.62 mm
间距 5.08 mm
尺寸a 30.48 mm
宽度 [ w ] 36.74 mm
结构高度 18 mm
高度 [ h ] 21.7 mm
焊针[P] 3.7 mm
引脚尺寸 1,1 x 0,8 mm
孔径 1.4 mm

常规

产品范围 MKDS 2,5
绝缘材料组 I
额定电涌电压(III/3) 4 kV
额定电涌电压(III/2) 4 kV
额定电涌电压(II/2) 4 kV
额定电压(III/3) 250 V
额定电压(III/2) 400 V
额定电压(II/2) 630 V
连接符合标准 EN-VDE
额定电流IN 24 A
额定横截面 2.5 mm²
最大负载电流 24 A
绝缘材料 PA
焊针表面 Sn
阻燃等级,符合UL 94 V0
塞规 A3
剥线长度 8 mm
位数 7
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm


连接数据

刚性导线最小横截面 0.14 mm²
刚性导线最大横截面 2.5 mm²
柔性导线最小横截面 0.14 mm²
柔性导线最大横截面 2.5 mm²
柔性导线横截面,不带绝缘套管的最小冷压头 0.25 mm²
柔性导线横截面,不带绝缘套管的最大冷压头 2.5 mm²
柔性导线横截面,带绝缘套管的最小冷压头 0.25 mm²
柔性导线横截面,带绝缘套管的最大冷压头 1.5 mm²
最小导线横截面AWG 26
最大导线横截面AWG 14
具有相同横截面的2根实心导线,最小 0.14 mm²
具有相同横截面的2根实心线,最大 0.75 mm²
具有相同横截面的2根导线,最小柔性导线 0.14 mm²
具有相同横截面的2根导线,最大柔性导线 0.75 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最小 0.25 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最大 0.75 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最小 0.5 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最大 1.5 mm²

标准和规范

连接符合标准 EN-VDE
CSA
阻燃等级,符合UL 94 V0
