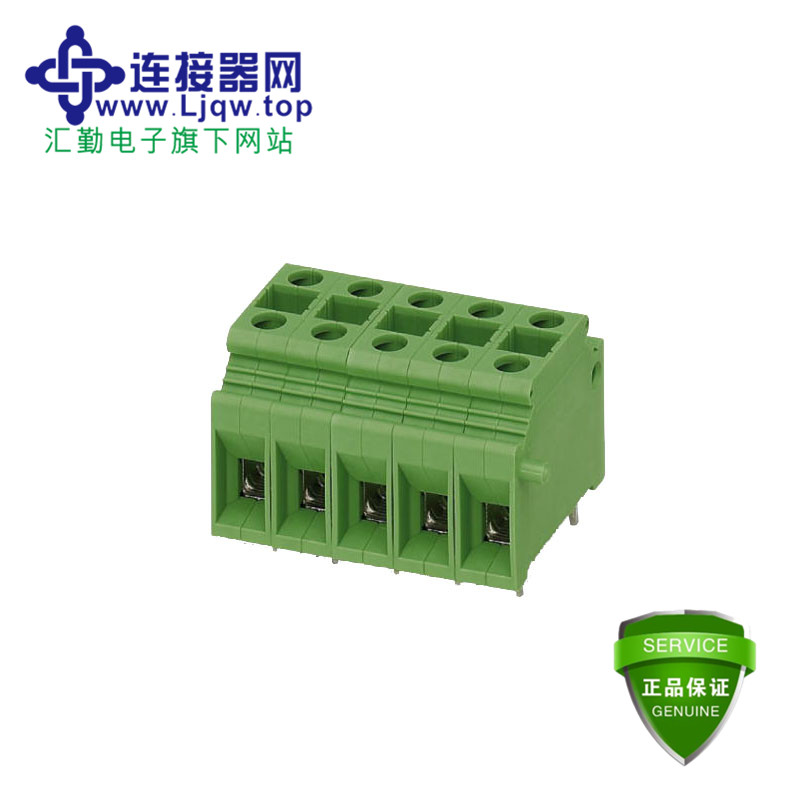

KDS10/1
详情
尺寸
| 长度 [ l ] | 36.8 mm |
|---|---|
| 间距 | 10 mm |
| 宽度 [ w ] | 10.00 mm |
| 结构高度 | 29 mm |
| 高度 [ h ] | 33.3 mm |
| 焊针[P] | 4.3 mm |
| 引脚尺寸 | 1 x 0,9 mm |
| 孔径 | 1.4 mm |
常规
| 产品范围 | KDS10 |
|---|---|
| 额定电涌电压(III/3) | 4 kV |
| 额定电涌电压(III/2) | 4 kV |
| 额定电涌电压(II/2) | 4 kV |
| 额定电压(III/3) | 250 V |
| 额定电压(III/2) | 320 V |
| 额定电压(II/2) | 630 V |
| 连接符合标准 | EN-VDE |
| 额定电流IN | 76 A |
| 额定横截面 | 10 mm² |
| 焊针表面 | Sn |
| 塞规 | B6 |
| 剥线长度 | 12 mm |
| 位数 | 1 |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
连接数据
| 最小导线横截面AWG | 20 |
|---|---|
| 最大导线横截面AWG | 6 |
| 具有相同横截面的2根实心导线，最小 | 0.5 mm² |
| 具有相同横截面的2根实心线，最大 | 4 mm² |
| 具有相同横截面的2根导线，最小柔性导线 | 0.5 mm² |
| 具有相同横截面的2根导线，最大柔性导线 | 4 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最大 | 2.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 | 6 mm² |
