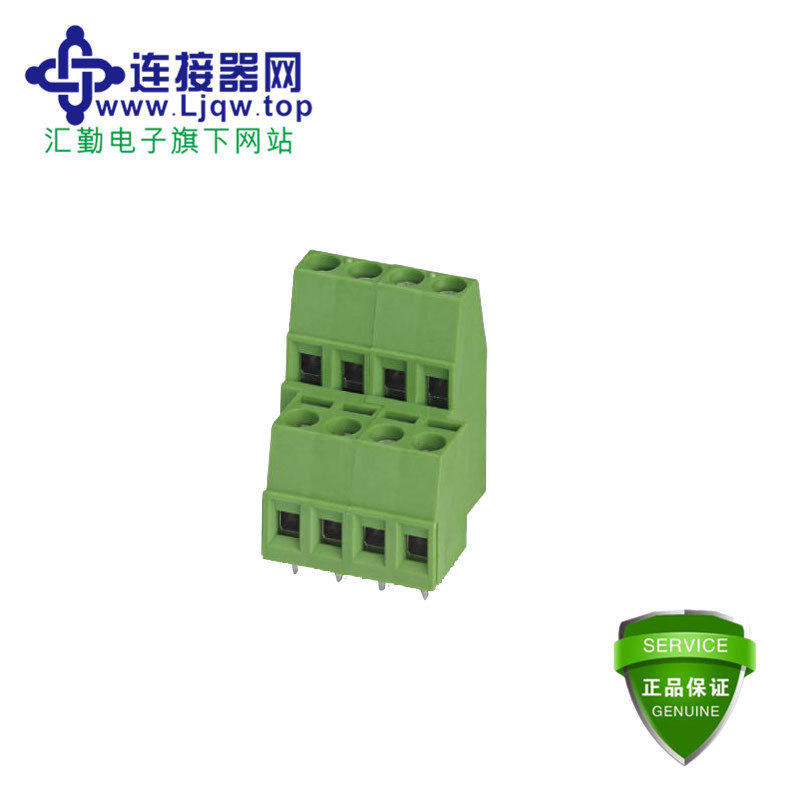

MKKDS 1,5/10-5,08
详情
尺寸
| 长度 [ l ] | 21.4 mm |
|---|---|
| 间距 | 5.08 mm |
| 尺寸a | 45.72 mm |
| 结构高度 | 26 mm |
| 焊针[P] | 3.5 mm |
| 引脚尺寸 | 0,9 x 0,9 mm |
| 孔径 | 1.3 mm |
常规
| 产品范围 | MKKDS 1,5 |
|---|---|
| 绝缘材料组 | I |
| 额定电涌电压(III/3) | 4 kV |
| 额定电涌电压(III/2) | 4 kV |
| 额定电涌电压(II/2) | 4 kV |
| 额定电压(III/3) | 250 V |
| 额定电压(III/2) | 400 V |
| 额定电压(II/2) | 630 V |
| 连接符合标准 | EN-VDE |
| 额定电流IN | 17.5 A |
| 额定横截面 | 1.5 mm² |
| 最大负载电流 | 22 A |
| 绝缘材料 | PA |
| 焊针表面 | Sn |
| 阻燃等级，符合UL 94 | V0 |
| 塞规 | A1 |
| 剥线长度 | 7 mm |
| 位数 | 10 |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
连接数据
| 最小导线横截面AWG | 26 |
|---|---|
| 最大导线横截面AWG | 14 |
| 具有相同横截面的2根实心导线，最小 | 0.14 mm² |
| 具有相同横截面的2根实心线，最大 | 1 mm² |
| 具有相同横截面的2根导线，最小柔性导线 | 0.14 mm² |
| 具有相同横截面的2根导线，最大柔性导线 | 0.75 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最小 | 0.25 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最大 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 | 0.5 mm² |
