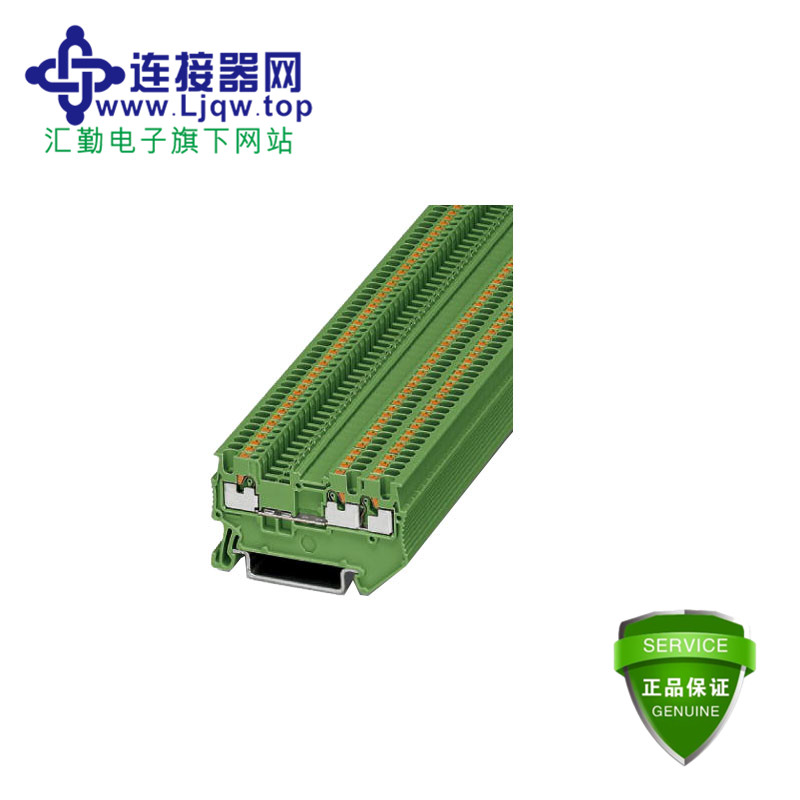

PT1,5/S-TWINGN
详情
尺寸概述
| 层数 | 1 |
|---|---|
| 连接量 | 3 |
| 电位 | 1 |
| 额定横截面 | 1.5 mm² |
| 颜色 | 绿色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 应用领域 | 机械工程 |
| 工厂工程 | |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 电涌电压类别 | III |
| 绝缘材料组 | I |
| 额定条件下的最大功耗 | 0.56 W |
| 最大负载电流 | 17.5 A |
| 额定电流IN | 17.5 A |
| 额定电压 UN | 500 V |
| 开口式侧板 | 是 |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 低温下的静态绝缘材料应用 | -60 °C |
| 铁路车辆防火性能 (DIN 5510-2) | 通过测试 |
| 焰色试验方法（DIN EN 60695-11-10） | V0 |
| 氧指数（DIN EN ISO 4589-2） | >32 % |
| NF F16-101、NF F10-102 I级 | 2 |
| NF F16-101、NF F10-102 F级 | 2 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 量热释热NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
接线数据
| 连接方式 | 直插式连接 |
|---|---|
| 连接符合标准 | IEC 60947-7-1 |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 1.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| AWG导线最小横截面，柔性 | 26 |
| AWG绞线最大横截面，柔性 | 14 |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.14 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 1.5 mm² |
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.14 mm² |
| 柔性导线横截面，带绝缘套管的最大冷压头 | 1 mm² |
| 剥线长度 | 8 mm ... 10 mm |
| 塞规 | A1 / B1 |
