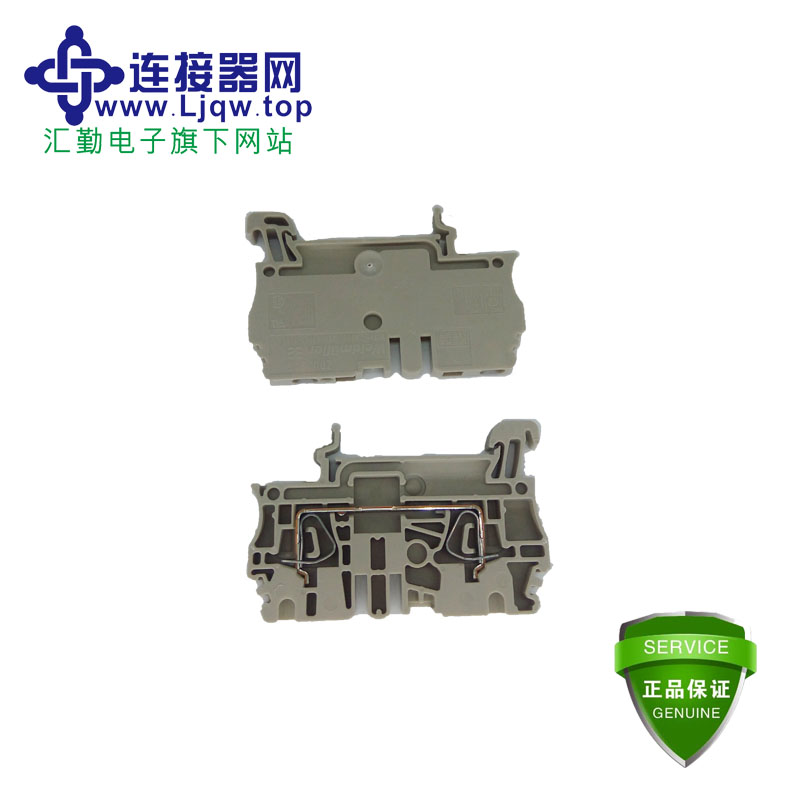

ZDU-2.5-1608510000

Z 系列组合型端子的特点：

• 可以联接包括带管状端头的额定截面导线；
• 单件结构的接地方式提高了机电可靠性；
• TOP连接技术(上方进线)，方便、快捷、清晰；
• 2-10联的插入式联络组件节约时间；
• 带有测试孔；
• Wemid 的绝缘材料，阻燃级别V0，不含有害物质。
• Z 系列组合型端子的弹片由不锈钢一次成型，钢保证压紧力，铜导电片保证导电。
• 接线端子上宽敞的开口，方便了带管状端头的导线的连接。

Z 系列组合型端子的配件：

• 组合型测试插件
  组合型测试插件直接与导电片接触，减少了过渡电阻，保证了与电路的可靠连接。组合型测试插件的使用不会影响整个接线端子组的联络组件及标记。
•  缩径套
  如果导线截面很小（<1mm2），可使用缩径套来防止导线进入接线端子太深。
•  标记系统
  放置标记号的槽位于接线端子中央，这样，连好的导线便不会遮挡标记号。标记系统可采用Weidmüller的DEK标记号或新开发的悬臂式ZS标记号。用ZS标记号可以做到8位的标记，而且悬臂式的标记镶嵌在槽内，拆下来以后正好位于联络组件上面。使用分组标记牌可帮助识别功能组。
•  联络组件
  2至10联的联络组件ZQV使导线布局更加合理。由于ZQV有绝缘保护，因此相邻的接线端子之间不必另外在加小隔板。通过一个联络组件单元可以在同一电位下联络多至40个接线端子。联络组件上允许通过接线端子的额定电流。根据需要剪去一个或多个接线端子可以跳过某些接线端子。在有两个接线端子的控制电路接线端子上具有两个平行的联络槽，因此可以平行通过两种电位。仅在这两种情况下，额定电流才从800V降为400V。通过预先装好的转换线，使得在同一条安装轨上安装W系列和Z系列的接线端子成为可能：ZQW1型转换线用于WDU6或WDU10到Z系列的过渡，ZQW2用于WDU16或WDU35到Z系列的过渡。

Z 系列主要的产品种类有：

普通ZDU型有一进一出，如ZDU2.5，一进两出ZDU2.5-2/3AN，二进二出ZDU2.5-2/4AN等形式，还有带发光二极管的普通型接线端子ZDU2.5/22AN。ZDKZDK双层型ZDK2.5/1.5等，也有带发光二极管的ZDK2.5/1.5/D。
