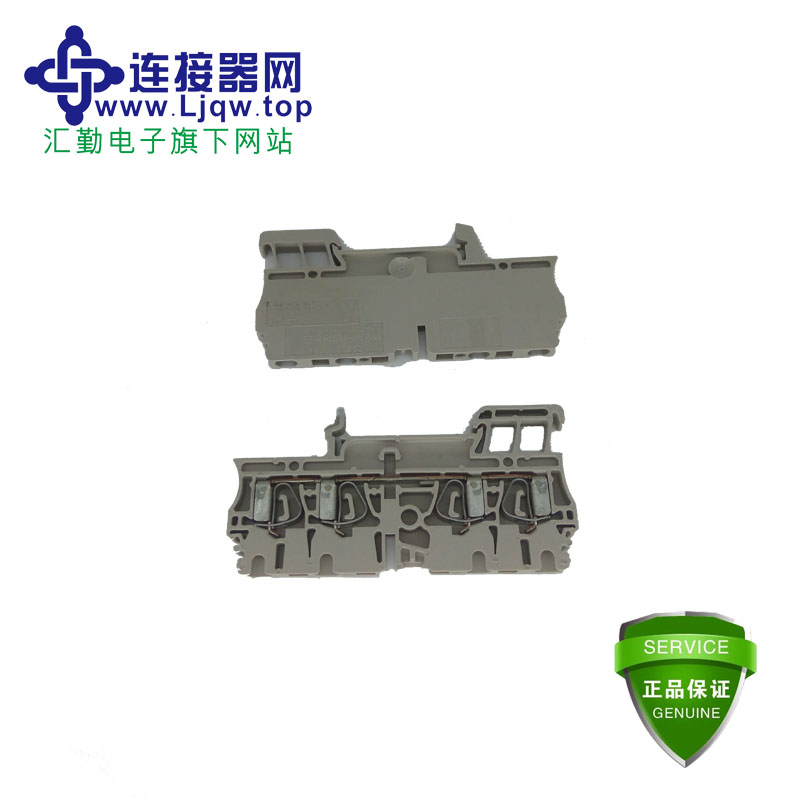

ZDU-2.5/4AN-1608570000

ZDU-2.5/4AN-1608570000

  • 品牌Weidmuller ZDU-2.5/4AN
详情

 Z 系列接线端子

无需拧螺钉,导线联接节约大量时间。Weidmüller作为弹片式联接技术的早期开发者,其产品系列已日趋完善,广泛应用于各行各业。

Z 系列组合型端子的特点:

  • 可以联接包括带管状端头的额定截面导线;
  • 单件结构的接地方式提高了机电可靠性;
  • TOP连接技术(上方进线),方便、快捷、清晰;
  • 2-10联的插入式联络组件节约时间;
  • 带有测试孔;
  • Wemid 的绝缘材料,阻燃级别V0,不含有害物质。
  • Z 系列组合型端子的弹片由不锈钢一次成型,钢保证压紧力,铜导电片保证导电。
  • 接线端子上宽敞的开口,方便了带管状端头的导线的连接。

Z 系列组合型端子的配件:

  • 组合型测试插件
    组合型测试插件直接与导电片接触,减少了过渡电阻,保证了与电路的可靠连接。组合型测试插件的使用不会影响整个接线端子组的联络组件及标记。
  •  缩径套
    如果导线截面很小(<1mm2),可使用缩径套来防止导线进入接线端子太深。
  •  标记系统
    放置标记号的槽位于接线端子中央,这样,连好的导线便不会遮挡标记号。标记系统可采用Weidmüller的DEK标记号或新开发的悬臂式ZS标记号。用ZS标记号可以做到8位的标记,而且悬臂式的标记镶嵌在槽内,拆下来以后正好位于联络组件上面。使用分组标记牌可帮助识别功能组。
  •  联络组件
    2至10联的联络组件ZQV使导线布局更加合理。由于ZQV有绝缘保护,因此相邻的接线端子之间不必另外在加小隔板。通过一个联络组件单元可以在同一电位下联络多至40个接线端子。联络组件上允许通过接线端子的额定电流。根据需要剪去一个或多个接线端子可以跳过某些接线端子。在有两个接线端子的控制电路接线端子上具有两个平行的联络槽,因此可以平行通过两种电位。仅在这两种情况下,额定电流才从800V降为400V。通过预先装好的转换线,使得在同一条安装轨上安装W系列和Z系列的接线端子成为可能:ZQW1型转换线用于WDU6或WDU10到Z系列的过渡,ZQW2用于WDU16或WDU35到Z系列的过渡。



Z 系列主要的产品种类有:

ZDU普通型 及ZDK双层型接线端子

普通ZDU型有一进一出,如ZDU2.5,一进两出ZDU2.5-2/3AN,二进二出ZDU2.5-2/4AN等形式,还有带发光二极管的普通型接线端子ZDU2.5/22AN。ZDKZDK双层型ZDK2.5/1.5等,也有带发光二极管的ZDK2.5/1.5/D。

ZPE接地型接线端子
额定压接导线截面从1.5 mm2 至35mm2  ,接地型ZPE拥有弹性金属脚,因此只需将它推到安装轨上便可以保证可靠地连接。由于金属件为单件结构,因此在安装轨上移动接线端子,不会影响接线端子与安装轨之间的接触。
ZTR开关型接线端子
ZTR开关型端子为回路开断测试用
ZSI熔断器型接线端子
ZSI熔断器型接线端子可用于电路中保护
ZIK/ZAK模组式传感器/执行器型接线端子
模块化组合,方便安装,节约空间。
组合插拔式弹片接线端子
可以预接线,节约安装成本。
Z系列微型端子-ZDUA,ZDUB
Z系列微型端子有直接安装,也有用于15mm 和35mm导轨安装的。
订货号 型号
1608510000 ZDU 2.5
1608520000 ZDU 2.5 BL
1608540000 ZDU 2.5/3AN
1608550000 ZDU 2.5/3AN BL
1608570000 ZDU 2.5/4AN
1608580000 ZDU 2.5/4AN BL
1608600000 ZDU 2.5/2X2AN
1608610000 ZDU 2.5/2X2AN BL
1608620000 ZDU 6
1608630000 ZDU 6 BL
1608640000 ZPE 2.5
1608650000 ZPE 2.5/3AN
1608660000 ZPE 2.5/4AN
1608670000 ZPE 6
1608680000 ZTR 2.5
1608690000 ZTR 2.5 BL
1608700000 ZTR 2.5/O.TNHE
1608710000 ZTR 2.5/D+
1608720000 ZTR 2.5/D-
1608730000 ZTR 2.5/D/DRBR
1608740000 ZAP/TW 1
1608750000 ZAP/TW 1 BL
1608760000 ZAP/TW 1 OR
1608770000 ZAP/TW 2 DB
1608780000 ZAP/TW 2 BL
1608790000 ZAP/TW 2 OR
1608800000 ZAP/TW 3
1608810000 ZAP/TW 3 BL
1608820000 ZAP/TW 3 OR
1608830000 ZAP/TW 5
1608840000 ZAP/TW 5 BL
1608850000 ZAP/TW 5
1608860000 ZQV 2.5/2 GE
1608870000 ZQV 2.5/3 GE
1608880000 ZQV 2.5/4 GE
1608890000 ZQV 2.5/5 GE
1608900000 ZQV 2.5/6 GE
1608910000 ZQV 2.5/7 GE
1608920000 ZQV 2.5/8 GE
1608930000 ZQV 2.5/9 GE
1608940000 ZQV 2.5/10 GE
1608950000 ZQV 4/2 GE
1608960000 ZQV 4/3 GE
1608970000 ZQV 4/4 GE
1608980000 ZQV 4/5 GE
1608990000 ZQV 4/6 GE
1609000000 ZQV 4/7 GE
1609010000 ZQV 4/8 GE
1609020000 ZQV 4/9 GE
1609030000 ZQV 4/10 GE
1616400000 ZSI 2.5
1616410000 ZSI 2.5/LD 250AC
1616420000 ZSI 2.5/LD 120AC
1616430000 ZSI 2.5/LD 60AC
1616440000 ZSI 2.5/LD 28AC
1616450000 ZSI 2.5/LD 24DC
1616460000 ZSI 2.5/2 500AC
1616470000 ZSI 2.5/2/LD 28AC
1616480000 ZSI 2.5/2/LD 60AC
1616490000 ZSI 2.5/2/LD 120AC
1616500000 ZSI 2.5/2/LD 250AC
1632050000 ZDU 4
1632060000 ZDU 4 BL
1632070000 ZDU 4/10已取消
1632080000 ZPE 4
1632090000 ZAP/TW 4 DB
1632100000 ZAP/TW 4 BL
1632110000 ZAP/TW 4 OR
1636780000 ZDU 2.5 OR
1636790000 ZDU 2.5/3AN OR
1636800000 ZDU 2.5/4AN OR
1636810000 ZDU 2.5/2X2AN OR
1636820000 ZDU 6 OR
1636830000 ZDU 4 OR
1636840000 ZTR 2.5 OR
1674300000 ZDK 2.5/1.5
1683260000 ZDU 2.5 RT
1683270000 ZDU 2.5 GE
1683280000 ZDU 2.5 GN
1683290000 ZDU 2.5 VI
1683300000 ZDU 2.5 BR
1683310000 ZDU 2.5 GR
1683320000 ZDU 2.5 WS
1683330000 ZDU 2.5 SW
1683340000 ZDU 2.5/3AN RT
1683350000 ZDU 2.5/3AN GE
1683360000 ZDU 2.5/3AN GN
1683370000 ZDU 2.5/3AN VI
1683380000 ZDU 2.5/3AN BR
1683390000 ZDU 2.5/3AN GR
1683400000 ZDU 2.5/3AN WS
1683410000 ZDU 2.5/3AN SW
1683420000 ZDU 2.5/4AN RT
1683430000 ZDU 2.5/4AN GE
1683440000 ZDU 2.5/4AN GN
1683450000 ZDU 2.5/4AN VI
1683460000 ZDU 2.5/4AN BR
1683470000 ZDU 2.5/4AN GR
1683480000 ZDU 2.5/4AN WS
1683490000 ZDU 2.5/4AN SW
1683500000 ZDU 2.5/2X2AN RT已取消
1683510000 ZDU 2.5/2X2AN GE已取消
1683520000 ZDU 2.5/2X2AN GN
1683530000 ZDU 2.5/2X2AN VI已取消
1683540000 ZDU 2.5/2X2AN BR
1683550000 ZDU 2.5/2X2AN GR
1683560000 ZDU 2.5/2X2AN WS已取消
1683570000 ZDU 2.5/2X2AN SW已取消
1683580000 ZDU 4 RT
1683590000 ZDU 4 GE
1683600000 ZDU 4 GN
1683610000 ZDU 4 VI
1683620000 ZDU 4 BR
1683630000 ZDU 4 GR
1683640000 ZDU 4 WS
1683650000 ZDU 4 SW
1683660000 ZAP/TW 1 RT
1683670000 ZAP/TW 1 GE
1683680000 ZAP/TW 1 GN
1683690000 ZAP/TW 1 VI
1683700000 ZAP/TW 1 BR
1683710000 ZAP/TW 1 GR
1683720000 ZAP/TW 1 WS
1683730000 ZAP/TW 1 SW
1683740000 ZAP/TW 2 RT
1683750000 ZAP/TW 2 GE
1683760000 ZAP/TW 2 GN
1683770000 ZAP/TW 2 VI
1683780000 ZAP/TW 2 BR
1683790000 ZAP/TW 2 GR
1683800000 ZAP/TW 2 WS
1683810000 ZAP/TW 2 SW
1683820000 ZAP/TW 3 RT
1683830000 ZAP/TW 3 GE
1683840000 ZAP/TW 3 GN
1683850000 ZAP/TW 3 VI
1683860000 ZAP/TW 3 BR
1683870000 ZAP/TW 3 GR
1683880000 ZAP/TW 3 WS
1683890000 ZAP/TW 3 SW
1683900000 ZAP/TW 4 RT
1683910000 ZAP/TW 4 GE
1683920000 ZAP/TW 4 GN
1683930000 ZAP/TW 4 VI已取消
1683940000 ZAP/TW 4 BR已取消
1683950000 ZAP/TW 4 GR
1683960000 ZAP/TW 4 WS
1683970000 ZAP/TW 4 SW
1689960000 ZDK 2.5/1.5N-DU
1689970000 ZDK 2.5/1.5DU-PE
1689980000 ZDK 2.5/1.5N-PE
1689990000 ZDK 2.5/1.5V
1690000000 ZDK 2.5/1.5PE
1690010000 ZDK 2.5/1.5/LD RT/1
1690020000 ZDK 2.5/1.5/D/1
1690030000 ZDK 2.5/1.5/D/2
1690040000 ZDK 2.5/1.5/D/4
1690050000 ZDK 2.5/1.5/D/5
1690060000 ZDK 2.5/1.5/D/6
1690080000 ZAP/TW ZDK2.5/1.5 OR
