| 类型 |
ZDU 4 |
| 订货号 |
1632050000 |
| 版本 |

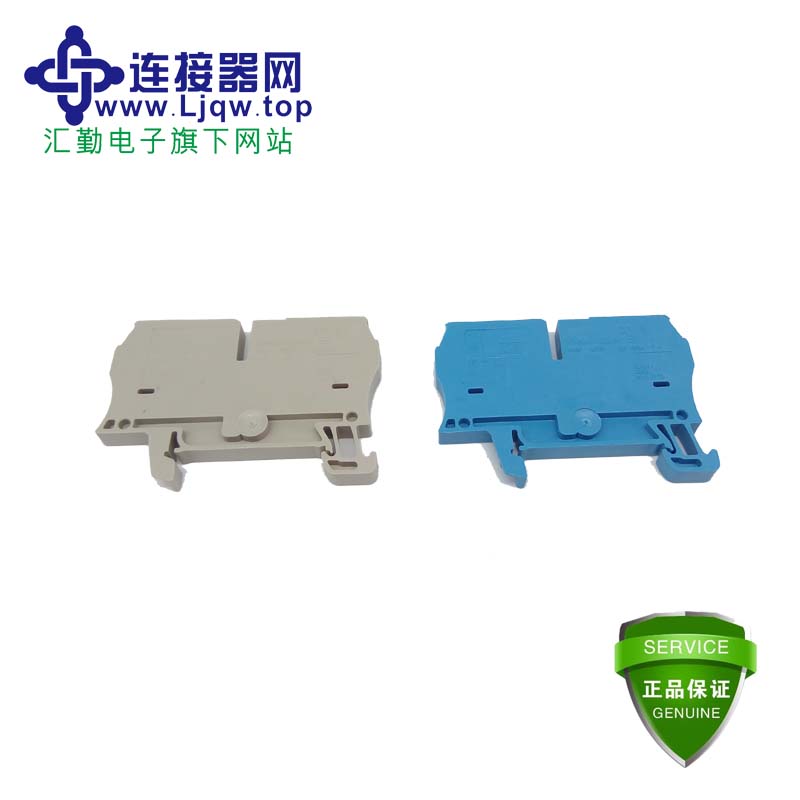

直通型接线端子, 弹片联接, 4 mm², 800 V, 32 A, 深褐 |
| GTIN (EAN) |
4008190263188 |
| 最小包装数 |
100 pc(s). |
| 宽度 |
6.1 mm |
| 宽度 (英寸) |
0.24 inch |
| 高度 |
62 mm |
| 高度 (英寸) |
2.441 inch |
| 深 |
43 mm |
| 深度 (英寸) |
1.693 inch |
| 深度（含 DIN 导轨） |
43.5 mm |
| 净重 |
11.92 g |
| 最小持续工作温度 |
-50 °C |
| 最大持续工作温度 |
120 °C |
| 安装指导 |
直接安装 |
| 安装方式 |
直接卡在导轨上 |
| 开放端 |
右方 |
| 相同端子的数量 |
1 |
| 防爆版 |
是 |
| 剥线长度 |
12 mm |
| 单股硬导线的最大压接面积 |
6 mm² |
| 双线管状端头 最大导线横截面 |
1.5 mm² |
| 双线管状端头 最小导线横截面 |
0.5 mm² |
| 多股导线的最大压接面积 |
6 mm² |
| 多股导线的最小压接面积 |
0.5 mm² |
| 导线最大压接面积 AWG |
AWG 10 |
| 导线最小压接面积 AWG |
AWG 26 |
| 最大压接面积 |
6 mm² |
| 最大压接面积 软导线 |
6 mm² |
| 最大压接面积 软导线 带塑料套的管状端头(DIN 46228/4)，额定联接 |
4 mm² |
| 最大压接面积 软导线 管状端头预绝缘管状端头(DIN 46228/1) 额定联接 |
4 mm² |
| 最小压接面积 |
0.13 mm² |
| 最小压接面积 软导线 管状端头(DIN 46228/1)，额定联接 |
0.5 mm² |
| 最小压接面积 软导线 |
0.5 mm² |
| 最小压接面积 软导线 带塑料套的管状端头 (DIN 46228/4) 额定联接 |
0.5 mm² |
| 测量规 按照 60 947-1 标准 |
A4 |
| 硬导线额定联接的最小压接面积 |
0.5 mm² |
| 联接点数量 |
2 |
| 联接类型 |
弹片联接 |
| 螺丝刀口尺寸 |
0.6 x 3.5 mm |
| 连接方向 |
类型弹片连接, 用于插入式横联件, 单侧开放必须的端板是层数1 每层压接点数2 每层电位点数量1 层，内部桥接无PE联接无安装导轨TS 35
| 额定横截面 |
4 mm² |
| 额定电压 |
800 V |
| 额定电流 |
32 A |
| 最大电流 |
41 A |
| 标准 |
IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 |
1 mΩ |
| 额定浪涌电压 |
8 kV |
| 污染等级 |
3 |
| CSA 认证号 |
200039-1152892 |
| 导线最大压接面积(CSA) |
10 AWG |
| 最小导线横截面积（CSA ） |
26 AWG |
| 电压大小 B（CSA） |
600 V |
| 电压大小 C (CSA) |
600 V |
| 电压大小 D（CSA） |
600 V |
| 电流 大小 B (CSA) |
35 A |
| 电流 大小 C (CSA) |
35 A |
| 电流 大小 D (CSA) |
5 A |
| UR 证书号 |
E60693 |
| 最大导线尺寸 工厂接线 (UR) |
10 AWG |
| 最大导线尺寸 现场接线 (UR) |
10 AWG |
| 最小导线尺寸 工厂接线 (UR) |
26 AWG |
| 最小导线尺寸 现场接线 (UR) |
26 AWG |
| 电压大小 C（UR） |
600 V |
| 电流 大小 C (UR) |
33 A |
