尺寸
| 长度 [ l ] | 24 mm |
|---|---|
| 间距 | 5.08 mm |
| 宽度 [ w ] | 6.08 mm |
| 结构高度 | 26 mm |
| 焊针[P] | 3.5 mm |
| 引脚尺寸 | 0,7 x 1 mm |
| 孔径 | 1.3 mm |
常规

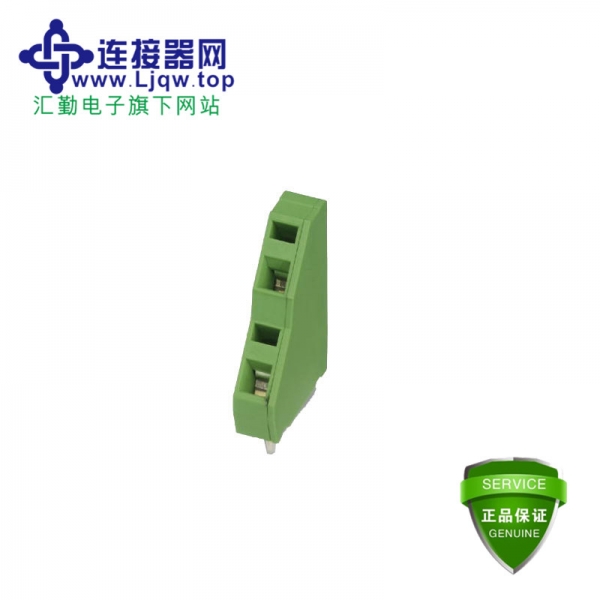

| 产品范围 | ZFKKDS(A) 1,5 |
|---|---|
| 绝缘材料组 | I |
| 额定电涌电压(III/3) | 4 kV |
| 额定电涌电压(III/2) | 4 kV |
| 额定电涌电压(II/2) | 4 kV |
| 额定电压(III/3) | 250 V |
| 额定电压(III/2) | 400 V |
| 额定电压(II/2) | 630 V |
| 连接符合标准 | EN-VDE |
| 额定电流IN | 12 A |
| 额定横截面 | 1.5 mm² |
| 最大负载电流 | 12 A |
| 绝缘材料 | PA |
| 焊针表面 | Sn |
| 阻燃等级，符合UL 94 | V0 |
| 塞规 | A1 |
| 剥线长度 | 7.5 mm |
| 位数 | 1 |
连接数据
| 刚性导线最小横截面 | 0.2 mm² |
|---|---|
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 1.5 mm² |
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的最大冷压头 | 1.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 14 |
