MSTB 2,5/6-STF-5,08
详情

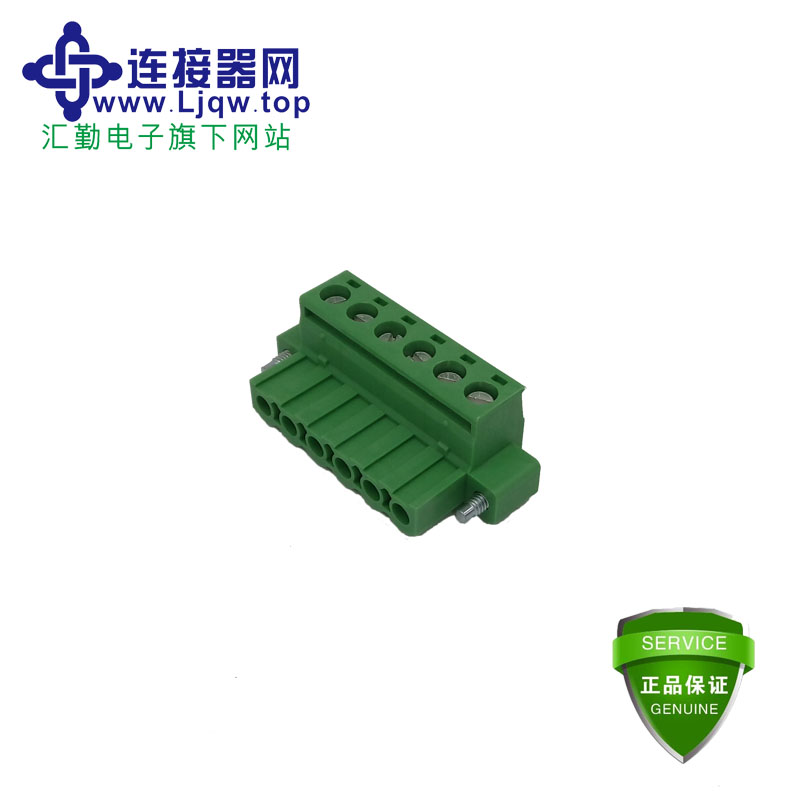

产品图
| 产品范围 | MSTB 2,5/..-STF |
|---|---|
| 触点类型 | 孔式连接器 |
| 位数 | 6 |
| 连接方式 | 带压片的螺钉连接 |
| 绝缘材料组 | I |
| 额定电涌电压(III/3) | 4 kV |
| 额定电涌电压(III/2) | 4 kV |
| 额定电涌电压(II/2) | 4 kV |
| 额定电压(III/3) | 250 V |
| 额定电压(III/2) | 320 V |
| 额定电压(II/2) | 630 V |
| 连接符合标准 | EN-VDE |
| 额定电流IN | 12 A |
| 额定横截面 | 2.5 mm² |
| 最大负载电流 | 12 A (带有2.5 mm² 导线接线容量) |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 塞规 | A3 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
连接数据
| 刚性导线最小横截面 | 0.2 mm² |
|---|---|
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 2.5 mm² |
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的最大冷压头 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 具有相同横截面的2根实心导线，最小 | 0.2 mm² |
| 具有相同横截面的2根实心线，最大 | 1 mm² |
| 具有相同横截面的2根导线，最小柔性导线 | 0.2 mm² |
| 具有相同横截面的2根导线，最大柔性导线 | 1.5 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最小 | 0.25 mm² |
| 具有相同横截面的2根导线，柔性导线，不带绝缘套管的冷压头，最大 | 1 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 | 1.5 mm² |
| 最小AWG，符合UL/CUL | 30 |
| 最大AWG，符合UL/CUL | 12 |
