尺寸
| 长度 [ l ] | 25.7 mm |
|---|---|
| 宽度 [ w ] | 55.82 mm |
| 高度 [ h ] | 15 mm |
| 间距 | 5.08 mm |
| 尺寸a | 40.64 mm |
概述

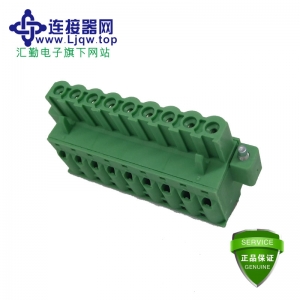

| 产品范围 | FKC 2,5/..-STF |
|---|---|
| 触点类型 | 孔式连接器 |
| 位数 | 9 |
| 连接方式 | 直插式弹簧连接 |
| 绝缘材料组 | I |
| 额定电涌电压(III/3) | 4 kV |
| 额定电涌电压(III/2) | 4 kV |
| 额定电涌电压(II/2) | 4 kV |
| 额定电压(III/3) | 320 V |
| 额定电压(III/2) | 320 V |
| 额定电压(II/2) | 630 V |
| 连接符合标准 | EN-VDE |
| 额定电流IN | 12 A |
| 额定横截面 | 2.5 mm² |
| 最大负载电流 | 12 A |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 塞规 | A2 |
| 剥线长度 | 10 mm |
连接数据
| 刚性导线最小横截面 | 0.2 mm² |
|---|---|
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 柔性导线横截面，不带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，不带绝缘套管的最大冷压头 | 2.5 mm² |
| 柔性导线横截面，带绝缘套管的最小冷压头 | 0.25 mm² |
| 柔性导线横截面，带绝缘套管的最大冷压头 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最小 | 0.5 mm² |
| 具有相同横截面的2根导线，柔性导线，带绝缘套管的TWIN冷压头，最大 | 1.5 mm² |
| 最小AWG，符合UL/CUL | 26 |
| 最大AWG，符合UL/CUL | 12 |
