VS-08-RJ45-5-Q/IP20-EC

VS-08-RJ45-5-Q/IP20-EC

  • 品牌PHOENIX VS-08-RJ45-5-Q/IP20-EC
  • 产地德国
详情

<PDF文档>

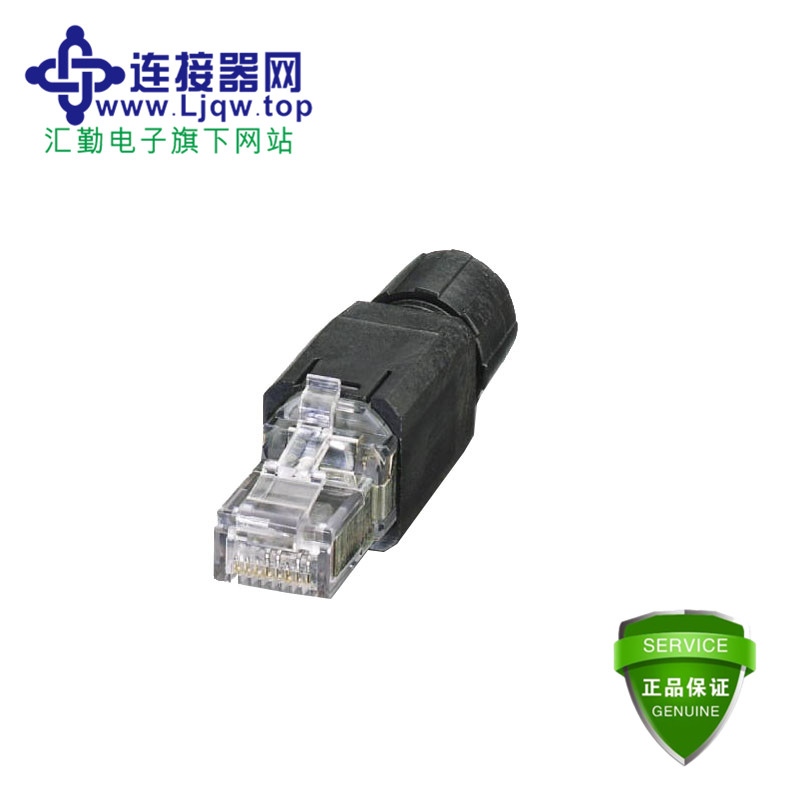

产品图



尺寸图

尺寸图
RJ45连接器,IP20

示意图

示意图





机械特性

位数 8
连接图表 RJ45
插/拔周期 ≥ 1000
连接方式 IDC 快速连接
导线横截面 0.13 mm² ... 0.36 mm² (刚性)
0.14 mm² ... 0.36 mm² (柔性导线)
可连接导线横截面AWG 26 ... 23 (刚性)
26 ... 23 (柔性导线)
电缆外径 4.5 mm ... 8 mm
电缆出口 直头
颜色 黑色
保护等级 IP20
出线口编号 1


环境条件

环境温度(运行) -20 °C ... 70 °C
保护等级 IP20


材料数据

阻燃等级,符合UL 94 V0
外壳材料 PA
接触件载体材料 PC
接触件材料 铜合金
材料接触表面 镀镍外镀金
标识材料 塑料


电气特性

位数 8
传输特征(类别) CAT5 (IEC 11801:2002)
GRP传输特性 CAT5 (IEC 11801:2002)
传输速度 1 Gbps
额定电流 1.75 A
电涌电压类别 I
污染等级 1
接触电阻 0.001 Ω (导线——IDC)
0.005 Ω (绞线——IDC)
额定电压(III/3) 50 V


标准和规范

阻燃等级,符合UL 94 V0
