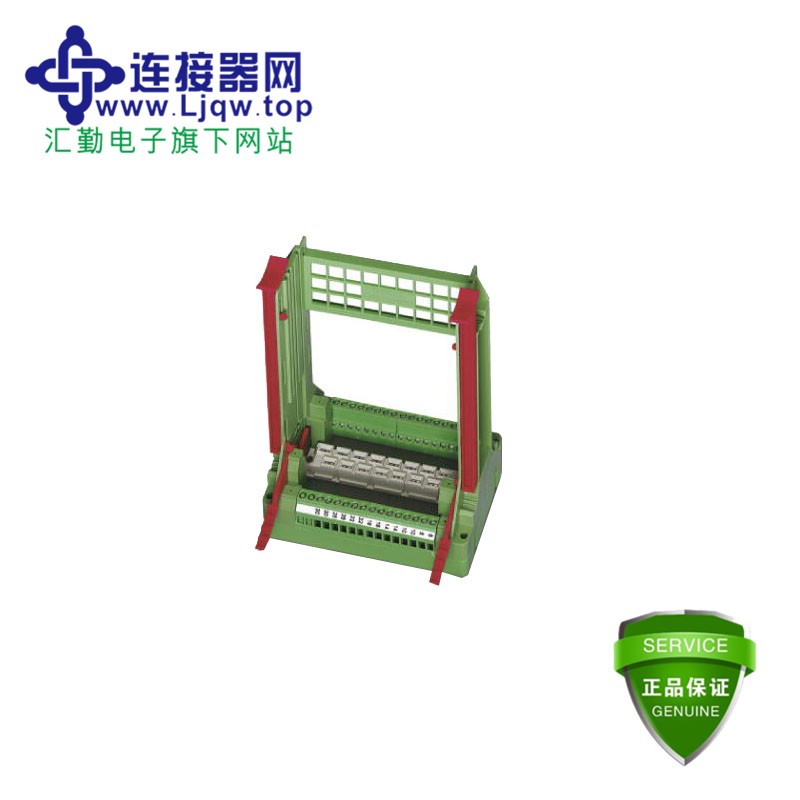

SKBI64/H15-MKDS3

SKBI64/H15-MKDS3

  • 品牌PHOENIX SKBI64/H15-MKDS3
  • 产地德国
详情

<PDF文档>

产品图



图表

图表

尺寸图

尺寸图



示意图

示意图


尺寸

长度 66 mm
高度 162 mm
宽度 118.00 mm
间距 0 mm
孔径 4.2 mm

概述

产品范围 SKBI 64
连接符合标准 EN-VDE
额定电流IN 15 A
额定电压 UN 250 V (过电压类型III/抗污染等级2)
额定横截面 2.5 mm²
剥线长度 8 mm
螺纹 M3
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm

连接数据

刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 4 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12

标准和规范

连接符合标准 EN-VDE
